Резьбовая шпилька, виды, размеры и области применения
Резьбовая шпилька выглядит предельно просто: металлический стержень с резьбой по всей длине. При этом она встречается почти в любой конструкции, где нужно что-то подвесить, стянуть, закрепить в основании или нарастить. Разберёмся, какие бывают шпильки, как читать их размеры и где они действительно нужны.
Содержание
Что представляет собой резьбовая шпилька

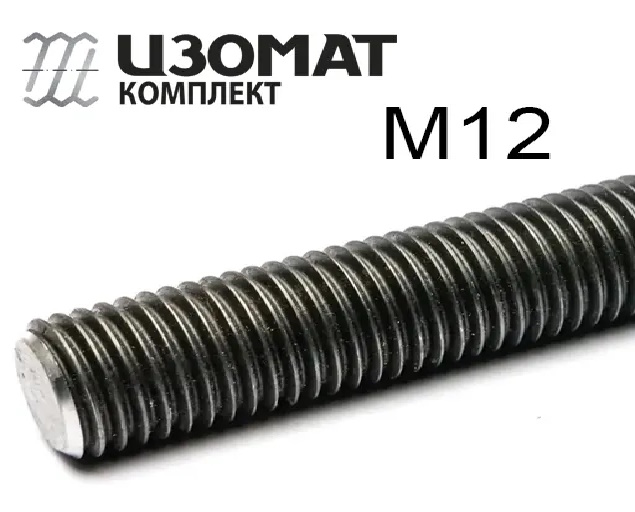

Это стержень с метрической резьбой, нарезанной или накатанной по всей длине. Чаще всего встречается шпилька по стандарту DIN 975. Накатка делает резьбу прочнее нарезанной, потому что волокна металла не перерезаются, а деформируются. Угол профиля резьбы составляет 60 градусов, как у остального метрического крепежа, поэтому шпилька подходит к стандартным гайкам и шайбам.
Основные плюсы такого изделия:
- её можно отрезать под нужную длину прямо на месте;
- она работает как универсальная основа для соединений и подвесов;
- гайки закручиваются с обеих сторон, поэтому узел легко регулировать.
Виды резьбовых шпилек
Различают несколько признаков, по которым шпильки делятся.
- По длине резьбы. Бывает полная накатка по всей длине и частичная, когда резьба нанесена только на участки. Второй вариант заказывают под конкретные чертежи.
- По стандартной длине. Обычно производители держат на складе шпильки в метр и в два, а нестандартные длины делают под заказ.
- По материалу и покрытию. Используют углеродистую сталь с цинковым покрытием, без покрытия («чёрная сталь»), а для агрессивных сред нержавеющую сталь.
- По классу прочности. От него зависит, какую нагрузку выдержит изделие.
Размеры и обозначения
Основной параметр шпильки — диаметр резьбы. Он обозначается буквой М и числом в миллиметрах: М6, М8, М12, М16 и так далее. Для каждого диаметра существует стандартный шаг резьбы. Например, у М12 основной шаг составляет 1,75 мм, и он должен совпадать с шагом гайки.
Ещё одна важная характеристика — длина. Её указывают в миллиметрах, а при заказе уточняют, нужна ли резьба по всей длине или на части.
В спецификациях и заявках крепёж записывают сокращённо, поэтому запись «шпилька м12 кл пр 8.8» означает изделие диаметром 12 мм с классом прочности 8.8. Если такую строчку внести в заявку без лишних слов, поставщик сразу понимает, что именно нужно, а вот длину и покрытие всё равно приходится указывать отдельно.
Что означает класс прочности
Класс прочности обозначается двумя числами через точку. Первое число, умноженное на 100, даёт предел прочности на растяжение в мегапаскалях. Второе, умноженное на 10, показывает, какую долю от этого значения составляет предел текучести. Так, шпилька резьбовая класс прочности 8.8 имеет предел прочности около 800 МПа, а предел текучести около 640 МПа.
Самые распространённые классы:
- 4.8 и 5.8 подходят для лёгких конструкций и ненагруженных соединений;
- 8.8 считается рабочим вариантом для ответственных узлов, строительных конструкций и промышленного оборудования;
- 10.9 и 12.9 применяют там, где нужна повышенная нагрузка, например в машиностроении.
Важно понимать, что более высокий класс не всегда лучше. Чем выше прочность, тем менее пластична сталь и тем строже требования к монтажу и затяжке.
Где применяют резьбовые шпильки
Область применения очень широкая. Вот самые частые случаи:
- Химические анкеры. Шпилька закрепляется в основании с помощью специального состава и держит оборудование, ограждения или конструкции.
- Фундаментные болты и анкерные блоки. Они фиксируют колонны и опорные плиты.
- Подвесы. На шпильках подвешивают воздуховоды, трубопроводы, кабельные трассы и лотки.
- Стяжки в деревянном строительстве. Шпильки скрепляют брусовые стены и помогают компенсировать усадку.
- Опоры и регулируемые стойки. Резьба позволяет подстраивать высоту.
- Тара и оборудование. Шпильки используют в осевых комплектах и стяжных элементах.
Как не ошибиться при выборе
Подбирать шпильку лучше по порядку.
- Определите нагрузку и тип узла: тянущая, срезающая или смешанная.
- Выберите диаметр с запасом по прочности, но без лишнего утяжеления конструкции.
- Подберите класс прочности под нагрузку, а не «на всякий случай».
- Решите, нужна ли защита от коррозии. На улице и в сырых помещениях лучше брать шпильку с цинковым покрытием.
- Заранее подберите гайки и шайбы: класс прочности гайки должен соответствовать шпильке, а увеличенные шайбы лучше распределяют давление.
- Посчитайте вес партии, если закупается много. Для этого удобны калькуляторы массы на сайтах производителей.
Резьбовая шпилька остаётся одним из самых универсальных видов крепежа: ею пользуются и строители, и монтажники, и производственные предприятия. Чтобы выбрать правильную, достаточно понимать три параметра: диаметр и шаг резьбы, длину и класс прочности. Остальное зависит от условий эксплуатации и требований проекта. Чем точнее вы описываете задачу при заказе, тем меньше вероятность ошибки на этапе монтажа.
