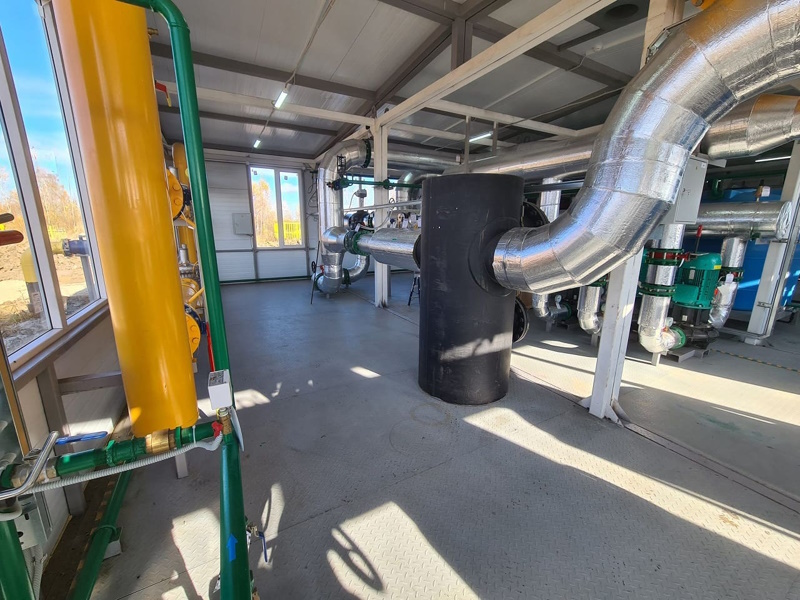

Котельная мощностью 20 МВт для крупного объекта: как распределить нагрузку между котлами
Большая суммарная мощность сети котельных не гарантирует удобное регулирование и надёжность при отказе одного котла. Результат зависит от количества агрегатов и алгоритма их совместной работы.
Содержание
Какие особенности теплоснабжения крупного производственного или многофункционального объекта определяют требования к котельной мощностью 20 МВт
Тепловой источник мощностью 20 МВт может обслуживать большой промышленный корпус, несколько зданий или сложный технологический комплекс. Для каждого варианта характерны собственные пики потребления, минимальные нагрузки и требования к надёжности. Подбирать котельную по одной суммарной цифре недостаточно.
В этих условиях газовая котельная 20 мвт должна обеспечивать тепловой график объекта и предсказуемо реагировать на изменение спроса. Принципиально важно, какие потребители работают круглосуточно, а какие включаются кратковременно. От этого зависит не только состав котлов, но и распределение нагрузки между ними.
Например, зимой потребление приближается к проектному максимуму, а летом остаётся только технологический контур небольшой мощности. Если оборудование выбирали исключительно по зимнему пику, в летнем режиме возможны частые остановки и пуски. Поэтому диапазон регулирования проверяют с самого начала.
Почему выбор количества котлов не менее важен, чем определение их суммарной теплопроизводительности
Общая установленная мощность складывается из мощностей агрегатов, но не показывает поведения системы при отказе одного из них. Два котла по 10 МВт и четыре по 5 МВт дают одинаковую сумму, однако отличаются числом рабочих ступеней и остаточной производительностью. Это влияет на безопасность снабжения критичных потребителей.
При выборе числа агрегатов учитывают:
расчётный максимум и летний минимум
минимально необходимую мощность при аварии
допустимое количество пусков и остановок
возможности размещения и ремонта оборудования
Нельзя заранее считать большее число котлов лучшим вариантом. Дополнительные агрегаты увеличивают количество запорной арматуры, средств управления и обслуживаемых узлов.
Оптимум зависит от реального графика нагрузки и требуемого резерва.
Как сравнить схемы с несколькими крупными агрегатами и большим количеством котлов меньшей мощности
Крупные агрегаты позволяют сократить число единиц оборудования и упростить некоторые участки обвязки, но потеря одного такого котла значительно уменьшает доступную мощность. Для объекта с жёсткими требованиями к непрерывности теплоснабжения это может оказаться критичным.
Несколько котлов меньшей мощности дают больше комбинаций работы. При снижении нагрузки часть агрегатов отключают, сохраняя работающие в более подходящем диапазоне. Однако при одинаковой суммарной мощности такая система занимает больше точек присоединения и требует более сложного управления.
Практическое сравнение проводят не только по инвестициям. Рассматривают эксплуатацию при частичных нагрузках, резерв, ремонтопригодность, компоновку, общие насосы и дымовые тракты. Если все небольшие котлы зависят от одного общего узла, увеличение их числа не устранит эту точку отказа.
Каким образом диапазон регулирования горелок и последовательность включения котлов влияют на работу при частичной нагрузке
Горелка каждого котла имеет допустимый диапазон регулирования. Когда потребление падает ниже минимальной устойчивой мощности включённого состава, система начинает периодически отключать и запускать оборудование. Частые циклы могут повышать износ и снижать эффективность.
Для распределения нагрузки рассматривают следующие режимы:
Алгоритм последовательного включения выбирает число котлов с учётом требуемой нагрузки и ограничений агрегатов.
Иногда выгоднее один котёл с глубокой модуляцией, иногда — сочетание нескольких разных мощностей.
Но схема с неодинаковыми агрегатами должна иметь тщательно согласованное управление.
Также учитывают тепловую инерцию объекта и скорость изменения спроса. Если крупная линия быстро открывает потребление тепла, включённое оборудование должно успеть отреагировать. Слишком поздний запуск очередного котла вызовет провал параметров, а слишком ранний — ненужную недогрузку.
Как организовать резервирование и ремонт оборудования с учётом допустимых перерывов в теплоснабжении
Резервирование определяют не абстрактно, а по последствиям остановки одного агрегата. Если объект допускает временное снижение отопительной нагрузки, резерв можно рассчитывать иначе, чем для линии, которой постоянно требуется заданная температура. Должен быть понятен сценарий аварии и порядок ограничения второстепенных потребителей.
Для ремонта важно предусмотреть отключение и дренирование отдельного котла, безопасный доступ к горелке и необходимое пространство для демонтажа. Трубная схема должна позволять выводить агрегат из работы, не разбирая общие действующие линии.
Периоды обслуживания планируют на основании графика нагрузок. Но перенос всех работ на лето не всегда возможен, если технологическое тепло используется круглогодично.
В таких случаях количество и состав котлов выбирают с учётом ремонтного режима заранее.
Какие режимы необходимо проверить при пусконаладке, чтобы котельная устойчиво работала как при максимальном, так и при минимальном потреблении тепла
Пусконаладка проверяет правильность не только работы каждого котла, но и всей системы в совокупности. На максимальной нагрузке контролируют подачу газа, параметры воды, дымоудаление и устойчивость регулирования. При этом должны сохраняться предусмотренные защитные функции и безопасные пределы работы оборудования.
На частичных нагрузках оценивают частоту переключения, распределение мощности, температурные колебания и стабильность циркуляции. Проверяют, как автоматика реагирует на резкое изменение спроса и отключение одного агрегата. Только такие испытания выявляют слабые стороны алгоритма управления.
В итоге правильно распределённая мощность обеспечивает не только необходимые 20 МВт, но и экономичную работу в обычные дни. Хорошая схема сохраняет управление и ремонтопригодность там, где паспортная сумма мощностей сама по себе ничего не гарантирует.
