Выбор кабельных лотков для электромонтажных работ: критерии и рекомендации

Организация кабельного хозяйства требует системного подхода к выбору несущих конструкций. От правильности подбора лотков зависит не только безопасность эксплуатации, но и общие затраты на содержание электросистемы объекта.

Типы кабельных лотков и их характеристики

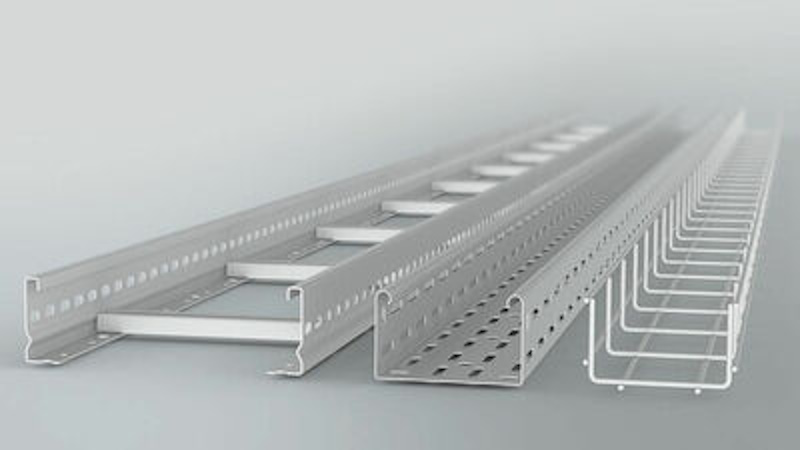

По конструктивному исполнению днища лотки делятся на три категории: сплошные, перфорированные и лестничные. Первый вариант актуален там, где нужна защита от пыли и падающих объектов, хотя такие изделия тяжелее и хуже справляются с отводом тепла. Лестничный тип показывает лучшую несущую способность при небольшой массе, что делает его оптимальным для транспортировки тяжелых силовых магистралей на значительные расстояния.

Перфорированный вариант объединяет достоинства обеих конструкций — сочетает прочность со способностью отводить тепло. Отверстия занимают от четверти до 40% площади основания, создавая нужный баланс между жесткостью и охлаждением кабелей. Доля перфорации подбирается с учетом тепловыделения прокладываемых линий.

Производители применяют холоднокатаную сталь, алюминиевые сплавы или нержавейку в зависимости от условий работы. Оцинкованная сталь получила широкое распространение из-за удачного сочетания стоимости, надежности и защиты от ржавчины. Алюминий выбирают при ограничениях по массе конструкции, нержавейку — для химически активных сред.

Критерии выбора лотков для различных объектов

Подбор конструкции учитывает характеристики кабелей, условия размещения и проектные требования. Силовым магистралям с большими токами необходим качественный теплоотвод — здесь подходят перфорированные или лестничные варианты. Слаботочным системам охлаждение менее критично, зато важнее защита от электромагнитных наводок.

Весовая нагрузка складывается из массы кабельной продукции с поправкой на коэффициент заполнения и возможные воздействия при обслуживании. Полученная цифра определяет нужную толщину стали и допустимый пролет между креплениями. Типовые задачи решаются лотками толщиной 1-1,5 мм, при больших нагрузках берут усиленный вариант 2-2,5 мм.

Окружающая среда диктует требования к защитному покрытию. Отапливаемые сухие пространства допускают базовое цинкование 18 микрон. Влажность или уличное размещение требуют усиленного цинкования с дополнительным порошковым слоем. Химически агрессивная атмосфера — прямое показание для нержавеющей стали.

Особенности применения перфорированных лотков в разных системах

Электроснабжение офисов и административных корпусов реализуется через перфорированные конструкции для компьютерных сетей и питающих линий. Открытое исполнение упрощает идентификацию и замену отдельных проводников без разборки всей трассы. Для информационных магистралей с плотной укладкой часто применяют перфорированный лоток для кабеля — отверстия обеспечивают естественное охлаждение при большом количестве кабелей.

Производственные площадки используют металлические лотки для подачи питания к станочному парку и оборудованию. Перфорированное днище эффективно отводит тепло от проводников под нагрузкой, повышая стабильность электроснабжения. Металл защищает кабели от механических воздействий, неизбежных в активной производственной среде.

Освещение и управляющие системы торговых объектов монтируются в перфорированных лотках за фальшпотолками и панелями. Множественные отверстия позволяют выводить провода к осветительным приборам и датчикам без дополнительного сверления. Такой подход ускоряет установку и придает инсталляции опрятный вид.

Расчет параметров кабельных лотков

Ширину определяют по суммарному сечению кабелей с учетом коэффициента заполнения. Однорядное размещение силовых линий предполагает коэффициент 0,4-0,5, многорядная укладка слаботочки допускает 0,6. Расчет включает резерв под будущее развитие системы — обычно закладывают 20-30% запаса.

Высоту бортов выбирают так, чтобы кабели оставались внутри лотка. Одиночным силовым проводникам достаточно борта в два диаметра кабеля. Многослойная укладка требует глубины под планируемое число слоев плюс запас. Типовой ряд включает высоты 50, 80, 100 и 150 мм.

Шаг опор рассчитывают по допустимому прогибу под весом кабельной продукции. Лоток из миллиметровой стали шириной 100-200 мм держат с пролетом 1,5-2 метра. Увеличение ширины или уменьшение толщины требует сокращения расстояния между креплениями во избежание деформации.

Монтаж кабельных трасс из перфорированных лотков

Подготовительный этап включает разработку схемы с обозначением креплений, поворотов и разветвлений. Маршрут трассы минимизирует длину кабелей при соблюдении радиусов изгиба. Вертикали оснащают усиленным крепежом с учетом веса и динамических нагрузок.

Фиксация к стенам и перекрытиям использует кронштейны нужной грузоподъемности. Подвесной вариант монтируется на резьбовые шпильки с регулируемыми элементами для точной установки по горизонту. Каждая точка крепежа рассчитывается с многократным запасом на возможное увеличение числа кабелей.

Кабели размещают с соблюдением минимальных радиусов изгиба по документации производителя. Силовые и слаботочные магистрали разносят физически или применяют экранированные провода против взаимных помех. Фиксация пластиковыми стяжками через 0,5-1 метр предотвращает смещение.

Техническое обслуживание кабельных систем

Плановый осмотр охватывает проверку крепежа и выявление повреждений лотков с кабелями. Внимание концентрируют на стыках секций и точках подвеса, где возможно ослабление фиксации. Перфорированная конструкция дает визуальный контроль без демонтажа защитных элементов.

Очистку от пыли планируют на остановки оборудования или капитальные ремонты. Чистые перфорационные отверстия поддерживают вентиляцию и не дают скапливаться влаге. В пыльных производственных помещениях очистка может требоваться раз в полгода-год.

Модернизацию упрощает открытое исполнение перфорированных лотков. Новые линии добавляются без разборки существующих, достаточно уложить провода и зафиксировать стяжками. Замена отдельных кабелей не требует остановки соседних линий электроснабжения.

Грамотный подбор типа и параметров лотков гарантирует стабильную работу электроснабжения в течение всего периода эксплуатации объекта. Перфорированные конструкции представляют универсальное решение для множества задач благодаря оптимальному сочетанию прочности, функциональности и экономичности.
