Еврокубы с подогревом для работы зимой
Здравствуйте, дорогие друзья. Меня зовут Дмитрий, я работаю в компании ВЕРТА-ТАРА экспертом по промышленной таре и упаковке. Сегодня затронем тему, которая всплывает каждую осень с завидной регулярностью: как обеспечить нормальную работу еврокубов при минусовых температурах. Очень актуальная тема — особенно для тех, кто хранит вязкие жидкости, химическое сырьё или пищевые продукты в неотапливаемых складах, на открытых площадках, в условиях сибирского или уральского климата.
Содержание
Что такое еврокуб и почему зима — его главный враг

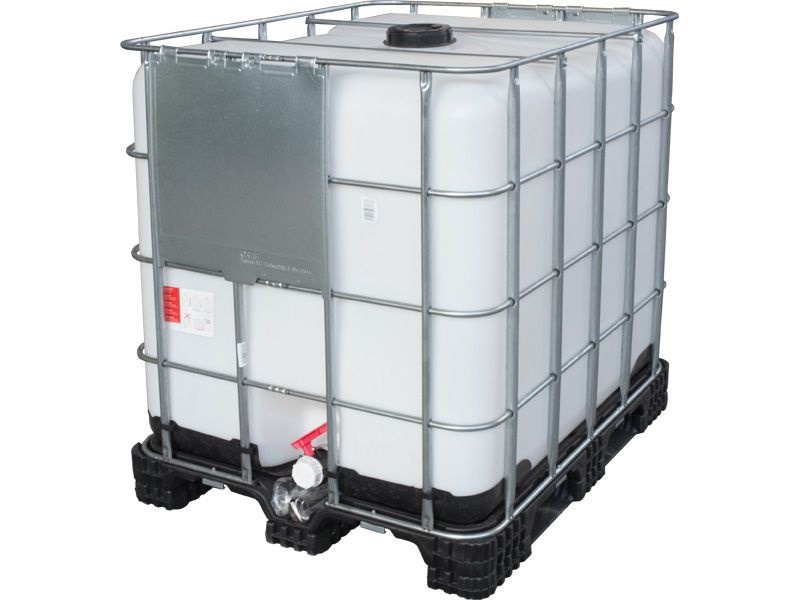

На первом этапе нужно разобраться с самим понятием. Еврокуб, или IBC-контейнер (Intermediate Bulk Container), — это промежуточная мягкая или жёсткая тара объёмом, как правило, от 600 до 1250 литров, заключённая в металлический паллетный каркас. Внутренний резервуар изготавливается из полиэтилена высокой плотности (HDPE), реже — из нержавеющей стали. Конструкция удобна для транспортировки и хранения жидкостей: масел, смол, патоки, клеевых составов, технических эмульсий.
Дело в том, что большинство жидкостей, которые перевозят в еврокубах, при падении температуры ниже нуля либо кристаллизуются, либо резко теряют текучесть. Вязкость растёт в разы — и то, что при +20°C спокойно сливалось за несколько минут, при −10°C может не выйти из сливного крана вообще. Так вот, именно здесь и начинается работа систем обогрева.
Как устроен обогрев еврокуба: кабель, мат или рубашка
В этой статье я расскажу о трёх основных подходах, которые реально применяются на производстве, а не просто существуют в теории.
Первый и наиболее распространённый способ — это резистивный греющий кабель. Он наматывается по периметру резервуара в соответствии с расчётной мощностью. Здесь такой момент: удельная мощность кабеля подбирается исходя из объёма контейнера, теплопотерь через стенки и требуемой температуры поддержания. Как правило, для стандартного IBC 1000 л при температуре окружающей среды до −25°C достаточно погонной мощности 20–33 Вт/м. Это отличные параметры для большинства задач — поддержание +5…+15°C без перегрева материала.
Второй вариант — саморегулирующийся греющий кабель. Суть здесь в чём: его проводящая матрица из полимерного материала с углеродным наполнителем меняет электрическое сопротивление в зависимости от температуры. То есть там, где холоднее, кабель греет интенсивнее, а где уже достаточно тепло — снижает мощность. Это работает без термостата и исключает перегрев, что особенно важно при работе с легковоспламеняющимися жидкостями или термочувствительным сырьём.
Третий способ — термообогревательная рубашка, или термочехол. По сути, это готовое изделие в виде тканевого или силиконового кожуха с встроенными нагревательными элементами. Мы используем такие чехлы в ситуациях, когда нужна быстрая установка без монтажных работ. Например, при краткосрочном хранении или сезонной эксплуатации.
Монтаж греющего кабеля: на что обратить внимание
Стоит заранее разобрать несколько типичных ошибок, которые я наблюдал лично. Во-первых, кабель нельзя укладывать внахлёст — локальный перегрев приведёт к выходу из строя изоляции. Во-вторых, обязательно нужна теплоизоляция поверх кабеля. Без неё вы будете греть воздух вокруг контейнера, а не содержимое. На практике применяют маты из вспененного полиэтилена или минеральной ваты толщиной 50–100 мм.
Опять же, важен вопрос защиты кабеля от механических повреждений: металлический каркас еврокуба имеет острые рёбра, и при небрежной укладке оболочка протирается. Соответственно, крепление кабеля выполняется алюминиевым скотчем или специальными зажимами с шагом не более 30 см.
Вот, дальше — управление системой. Термостат с датчиком температуры, вынесенным непосредственно в зону контакта с резервуаром, позволяет удержать нужный диапазон и не расходовать энергию впустую. В принципе, при правильно подобранном кабеле и нормальной теплоизоляции суточное энергопотребление на один IBC-контейнер составляет 1,5–4 кВт·ч — это вполне приемлемо.
Особенности для разных типов жидкостей
Разберём самые актуальные сценарии. Если речь идёт о патоке или глицерине, температура поддержания должна быть не ниже +10°C, иначе насосное оборудование не справится с перекачкой. Для битумных эмульсий и полиуретановых смол — уже +20…+30°C, и здесь лично я рекомендую саморегулирующийся кабель с мощностью от 40 Вт/м в комбинации с активной теплоизоляцией.
Скорее всего, у большинства читателей возникнет вопрос: а что делать, если жидкость уже замёрзла? Не рекомендую использовать открытый огонь или паровые горелки — это прямой путь к деформации HDPE-резервуара. Один из самых эффективных способов разогрева — обернуть контейнер термочехлом и дать ему оттаять постепенно, в течение 8–12 часов при мощности нагрева не более 1,5 кВт/м². Это работает без риска повреждения тары.
Электробезопасность и взрывозащита
Здесь отдельная история. Дело в том, что часть химического сырья, которое хранится в еврокубах, относится к взрывопожароопасным категориям — зоны B-Ia, B-Iб по ПУЭ. В большинстве случаев для таких условий применяется кабель в исполнении Ex с маркировкой по ATEX или IECEx. Это не просто рекомендация — это требование нормативной документации.
Могу рекомендовать также устанавливать УЗО на линию питания греющего кабеля — ток утечки в случае повреждения изоляции может быть опасным для персонала. Вот и соответственно, разводка питания к нагревательным системам должна выполняться кабелем с двойной изоляцией, рассчитанным на эксплуатацию при низких температурах (до −60°C для северных регионов).
Вместо заключения
Резюмируем. Обогрев еврокуба — это не экзотика, а вполне стандартная задача, которая решается набором проверенных инструментов: греющий кабель нужной мощности, теплоизоляция, термостатирование и грамотный монтаж. По моему мнению, недооцененный элемент здесь — именно изоляция: многие экономят на ней и потом удивляются, почему расход электроэнергии не сходится с расчётом. Вот потому что тепловые потери через неизолированные стенки могут составлять 60–70% от подводимой мощности.
В общем, если вы работаете с промышленной тарой в зимних условиях и хотите, чтобы технологический процесс не останавливался при каждом морозе, система обогрева — это один из самых эффективных способов обеспечить стабильность. Подбирайте её исходя из типа жидкости, условий эксплуатации и требований по взрывозащите.
Можно ли использовать обычный бытовой греющий кабель для обогрева еврокуба?
Технически — можно, но не рекомендую. Бытовые кабели не рассчитаны на постоянную эксплуатацию в промышленных условиях: они не имеют нужной степени защиты IP, не выдерживают механических нагрузок и не предназначены для зон с химически агрессивной средой. Для промышленной тары используйте кабели с оболочкой из фторполимера или полиолефина с соответствующей сертификацией.
Как рассчитать необходимую мощность обогрева для IBC-контейнера?
Расчёт ведётся исходя из площади поверхности резервуара, коэффициента теплопроводности изоляционного слоя, разницы температур внутри и снаружи, а также требуемого времени выхода на рабочую температуру. Для стандартного IBC 1000 л при дельта-Т около 35°C и слое изоляции 50 мм суммарная мощность нагрева обычно составляет 800–1500 Вт.
Нужен ли термостат, если используется саморегулирующийся кабель?
В большинстве случаев — да, нужен, даже если кабель саморегулирующийся. Термостат позволяет полностью отключать систему при достижении верхней границы температуры, что продлевает срок службы кабеля и снижает энергопотребление. Саморегуляция хороша для выравнивания температуры по длине, но не заменяет логику включения-отключения.
Влияет ли материал каркаса еврокуба на выбор системы обогрева?
Да, влияет. Металлический каркас является мостиком холода и может значительно ускорять теплопотери в нижней части контейнера. Соответственно, при наличии стального поддона стоит уделить отдельное внимание обогреву донной зоны и сливного крана — именно там замерзание происходит раньше всего.
