Монтаж кабельных трасс: этапы и ключевые правила
Содержание
Основные этапы монтажа кабельных трасс
Монтаж кабельной трассы – это последовательный процесс, от которого зависят надёжность электросети, удобство обслуживания и пожарная безопасность. Работы выполняют строго по проекту, соблюдая строительные нормы и правила устройства электроустановок. Ошибки на любом этапе приводят к перегреву, повреждению изоляции и затрудняют ремонт.

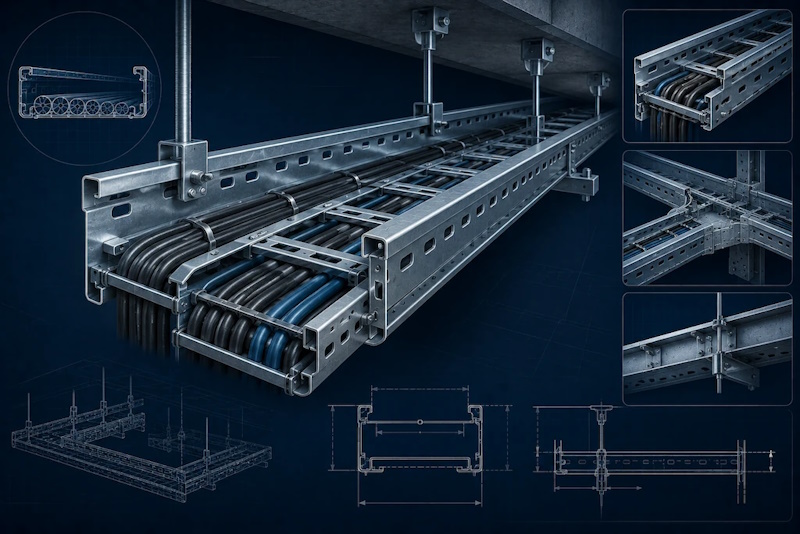

Планирование и установка несущих конструкций
Начинают с разметки: отмечают горизонтальные и вертикальные участки, точки поворотов, пересечения с инженерными сетями и места прохода через преграды. Далее монтируют кронштейны, стойки и полки. Шаг крепления лотков обычно составляет полтора-два метра; на вертикальных участках его уменьшают. Металлические конструкции обязательно заземляют, а болтовые соединения зачищают для надёжного контакта. На этом этапе важно правильно выбрать тип лотка: проволочный, листовой или лестничный. Каждый вариант отличается несущей способностью и подходит для своих условий – подробнее о видах и монтаже рассказано в обзоре кабельных лотков.
Силовые линии и слаботочные кабели разносят по разным трассам или разделяют металлическими перегородками. Это снижает уровень наводок и упрощает обслуживание. При параллельной прокладке с трубами отопления выдерживают расстояние не менее 25 сантиметров, с газопроводом – не менее 40 сантиметров. В местах пересечения с горячими поверхностями используют термостойкие экраны.
Прокладка кабеля и завершающие проверки
Кабель раскатывают с барабана без образования петель и резких перегибов. Минимальный радиус изгиба соблюдают в соответствии с маркой кабеля. Укладку ведут свободно, оставляя температурный запас около двух процентов длины. Крепление выполняют хомутами или скобами, которые не повреждают оболочку. На каждую линию наносят бирки с указанием номера, сечения и назначения. После монтажа проверяют целостность изоляции мегаомметром и сверяют фактическую схему с проектной. Проходы через стены и перекрытия заделывают негорючими материалами, сохраняя предел огнестойкости. Только после всех проверок трассу допускают к эксплуатации.
Соблюдение этих правил делает кабельную систему предсказуемо надёжной и удобной для будущего расширения. специалисты постоянно обновляют свои знания и навыки, чтобы реализовывать проекты с учетом современных требований.
