Манометр для скважинного насоса: что важно знать перед покупкой

Манометр для скважинного насоса — небольшой, но важный элемент системы водоснабжения. Он показывает давление воды в трубопроводе и помогает понять, как работает насос, гидроаккумулятор, реле давления и другая автоматика. Без этого прибора многие неисправности приходится определять практически вслепую: по слабому напору, частому включению насоса или нестабильной подаче воды. Фото и характеристики манометров можно посмотреть здесь https://avtopoliv-market.ru/catalog/nasosy-dlya-poliva/manometry-vody-dlya-nasosa/

Правильно подобранный манометр позволяет вовремя заметить отклонения от нормы. Например, слишком низкое давление может указывать на утечку, засор фильтра, повреждение трубопровода или недостаточную производительность насоса. Повышенные показатели иногда говорят о неправильной настройке реле, неисправности автоматики или проблемах с гидроаккумулятором. Регулярный контроль давления помогает не только поддерживать комфортный напор, но и снизить риск преждевременного износа оборудования.

Перед покупкой важно учитывать не только цену и внешний вид прибора. Значение имеют диапазон измерений, точность, диаметр корпуса, размер присоединительной резьбы, расположение штуцера и условия эксплуатации. Манометр должен подходить к конкретной насосной станции или системе на базе погружного насоса, выдерживать рабочее давление и сохранять показания при перепадах температуры и вибрации.

В этой статье разберём, для чего нужен манометр в системе со скважинным насосом, где его устанавливают, какие характеристики проверить перед покупкой и на что обратить внимание при подключении. Отдельно рассмотрим распространённые ошибки выбора и признаки, по которым можно определить неисправность самого измерительного прибора.

Какую роль играет манометр в системе скважинного насоса

Манометр в системе скважинного насоса предназначен для измерения давления воды в напорном трубопроводе. С его помощью можно оценить, насколько стабильно работает насосное оборудование, хватает ли ему мощности и правильно ли настроена автоматика. Прибор не влияет на производительность насоса напрямую, но позволяет своевременно заметить отклонения и предотвратить серьёзные неисправности.

Обычно манометр устанавливают на участке трубопровода после насоса — рядом с гидроаккумулятором, реле давления или оголовком скважины. В этой точке показания наиболее удобны для контроля всей системы водоснабжения. Если прибор расположен слишком далеко от основных элементов или подключён через забитый канал, его показания могут быть неточными.

Что можно определить по показаниям манометра

• Рабочее давление системы. Показания помогают понять, до какого уровня насос нагнетает воду и соответствует ли это значение потребностям дома.
• Настройку реле давления. По шкале прибора видны нижний и верхний пороги включения и отключения насоса.
• Состояние гидроаккумулятора. Если давление быстро падает после отключения насоса или часто меняется, возможны проблемы с мембраной, воздушной камерой или герметичностью системы.
• Наличие неисправностей. Снижение давления может указывать на утечку, повреждение трубопровода, засор фильтра или износ насоса.
• Риск превышения допустимой нагрузки. Слишком высокое давление опасно для труб, фитингов, фильтров, бойлера и другого оборудования.

Манометр особенно важен в автоматизированной системе водоснабжения. Насос включается и отключается по сигналам реле давления, а показания прибора позволяют проверить, действительно ли автоматика работает в заданном диапазоне. Например, если насос не достигает установленного верхнего порога, причина может заключаться в недостаточной производительности, падении уровня воды в скважине или негерметичности магистрали.

Важно учитывать, что манометр показывает давление только в месте своего подключения. Это значение не всегда полностью совпадает с напором у потребителя: на него влияют высота подъёма воды, длина труб, диаметр магистрали, количество поворотов и сопротивление фильтров. Поэтому при выборе прибора необходимо ориентироваться не только на тип насоса, но и на параметры всей системы.

Для бытовой скважинной установки чаще всего используют манометры с диапазоном измерения до 6 или 10 бар. Рабочее давление желательно выбирать в средней части шкалы, а не у её предельного значения. Такой запас повышает точность измерений и снижает риск повреждения прибора при скачках давления.

Какие виды манометров подходят для скважинного оборудования

Для скважинного насоса манометр выбирают не по внешнему виду, а по условиям работы системы: максимальному давлению, типу насоса, месту установки и требуемой точности измерений. В большинстве частных систем водоснабжения прибор устанавливают на оголовке скважины, напорной магистрали, в насосной станции или рядом с гидроаккумулятором. Непосредственно в скважину обычный манометр не опускают — он не предназначен для погружения и постоянного контакта с водой.

Механические стрелочные манометры

Это наиболее распространённый вариант для контроля давления в системе со скважинным насосом. Измерение выполняется за счёт деформации упругой трубки, а результат отображается стрелкой на шкале.

• Преимущества: простая конструкция, доступная цена, автономная работа без батареек;
• подходят для: бытового водоснабжения, систем с гидроаккумулятором, реле давления и автоматики;
• ограничения: стрелка может вибрировать при пульсациях, а точность зависит от качества механизма и правильного монтажа.

Для большинства частных скважинных систем достаточно манометра с диапазоном 0–6 или 0–10 бар. Выбирать прибор с чрезмерно широким диапазоном не стоит: при рабочем давлении около 3 бар показания манометра на 0–16 бар будут менее информативными.

Манометры с жидкостным заполнением

Корпус таких приборов заполнен глицерином или другой демпфирующей жидкостью. Она снижает колебания стрелки и защищает механизм от вибрации, которая часто возникает при запуске погружного насоса, работе обратного клапана или гидроударах.

Жидкостный манометр особенно уместен в следующих случаях:

• насос работает с частыми включениями и выключениями;
• в трубопроводе наблюдаются вибрации и скачки давления;
• прибор установлен непосредственно возле насоса или реле давления;
• оборудование используется в неотапливаемом помещении;
• нужно продлить срок службы измерительного механизма.

Важно учитывать температурный режим. При отрицательной температуре глицерин может загустеть или замёрзнуть, поэтому для уличной установки выбирают модель с подходящим диапазоном рабочих температур либо предусматривают защиту узла от промерзания.

Электроконтактные манометры

Электроконтактный манометр совмещает обычную шкалу для визуального контроля и электрические контакты, которые могут замыкаться при достижении заданного давления. Такой прибор используют не только для наблюдения, но и для управления насосом или подачи сигнала в систему автоматики.

Он подходит для объектов, где требуется:

• автоматически отключать насос при превышении допустимого давления;
• включать резервное оборудование при падении давления;
• передавать сигнал на контроллер, реле или шкаф управления;
• защищать трубопровод и гидроаккумулятор от аварийных режимов.

При выборе электроконтактной модели необходимо проверить допустимое напряжение и ток коммутации, количество контактов, схему подключения и совместимость с конкретным блоком автоматики. Если насос управляется электронным контроллером, обычный электроконтактный манометр не всегда можно подключить напрямую.

Цифровые манометры

Цифровые модели отображают давление на дисплее и обычно обеспечивают более удобное считывание показаний. Некоторые приборы дополнительно запоминают максимальное и минимальное значение, оснащаются температурным датчиком, звуковой сигнализацией или интерфейсом для передачи данных.

Цифровой манометр имеет смысл устанавливать, если:

• важна повышенная точность контроля давления;
• показания нужно видеть в плохо освещённом помещении;
• требуется контролировать скачки давления;
• система входит в состав умного дома или удалённого мониторинга.

К недостаткам относятся зависимость от батареек или внешнего питания, чувствительность электроники к влаге и более высокая стоимость. Для простого бытового водоснабжения цифровой прибор не всегда оправдан: качественный механический манометр решает ту же задачу дешевле и не требует обслуживания источника питания.

Какие характеристики важны при выборе

Для стандартной системы с погружным насосом, гидроаккумулятором и реле давления оптимальным выбором обычно становится механический или глицериновый манометр с радиальным подключением, резьбой нужного размера и шкалой 0–6 бар. Электроконтактные и цифровые модели стоит выбирать тогда, когда требуется автоматическое управление, сигнализация или расширенный контроль параметров.

На какие технические характеристики обратить внимание

Манометр для скважинного насоса выбирают не только по диаметру циферблата и цене. Прибор должен соответствовать рабочему давлению системы, типу подключения и условиям эксплуатации. Ошибка в выборе может привести к неточным показаниям, частым срабатываниям реле давления или повреждению манометра при гидроударе.

Диапазон измеряемого давления

Одна из главных характеристик — предел измерения. Он должен охватывать фактическое давление в системе, но не быть чрезмерно большим. Оптимально, если нормальное рабочее значение находится примерно в средней части шкалы — около 30–70% от максимального показания.

Не стоит устанавливать прибор с пределом 16 или 25 бар в систему, где давление обычно составляет 2–3 бар: шкала будет менее информативной, а небольшие изменения станет сложнее заметить. При этом манометр с максимальным значением, почти совпадающим с рабочим давлением, может выйти из строя из-за скачка давления.

Для бытового водоснабжения от скважинного насоса чаще всего применяют модели на 6 или 10 бар. Если в системе предусмотрен мощный насос, длинный трубопровод или повышенное давление, необходим дополнительный запас.

Единицы измерения и цена деления

Наиболее распространённая единица измерения для бытовых систем водоснабжения — бар. Также на шкале могут указываться мегапаскали (МПа), килограммы силы на квадратный сантиметр (кгс/см²) или psi.

• 1 бар — примерно 0,1 МПа;
• 1 МПа — 10 бар;
• 1 бар — около 10,2 м водяного столба.

Последний показатель особенно важен при расчёте напора скважинного насоса. Например, напор 40 м водяного столба соответствует приблизительно 4 бар без учёта потерь давления в трубах, фильтрах и арматуре.

Чем меньше цена деления шкалы, тем удобнее контролировать работу насоса и реле давления. Для бытовой установки обычно достаточно деления 0,1–0,2 бар.

Класс точности

Класс точности показывает допустимую погрешность измерений в процентах от максимального значения шкалы. Для контроля давления в частном доме, даче или системе полива обычно подходит класс 1,5 или 2,5.

Манометры класса 1,0 и выше обеспечивают более точные показания, но стоят дороже. Они оправданы в системах, где важно точно настроить давление включения и отключения насоса, а также при диагностике неисправностей. Для обычного бытового водоснабжения переплачивать за промышленную точность чаще всего не требуется.

Диаметр корпуса и циферблата

Размер прибора влияет на удобство считывания показаний. Компактные манометры диаметром 40–50 мм подходят для тесных узлов, однако их шкала может быть плохо различима. Для монтажа рядом с гидроаккумулятором или в насосной станции чаще выбирают модели диаметром 63 мм.

Если манометр устанавливается на стене, в шкафу автоматики или в помещении с недостаточным освещением, лучше выбрать более крупный циферблат. Важны также контрастные деления, крупные цифры и наличие стрелки, которую легко заметить на расстоянии.

Тип и размер резьбового подключения

Перед покупкой необходимо проверить, какая резьба предусмотрена в месте установки. В бытовых системах чаще встречаются подключения G1/4, G1/2 и реже G3/8. Наиболее распространённый вариант для гидроаккумуляторов, тройников и блоков автоматики — G1/2.

По расположению штуцера манометры бывают:

• радиальными — штуцер расположен снизу; подходят для установки на горизонтальный трубопровод или коллектор;
• осевыми — штуцер находится сзади; удобны для монтажа на панели или стене.

Несовпадение диаметра или типа резьбы потребует переходника. Однако большое количество дополнительных соединений увеличивает число потенциальных мест протечки, поэтому предпочтительно сразу выбирать прибор с подходящим штуцером.

Устойчивость к вибрациям и гидроударам

Работа скважинного насоса сопровождается изменениями давления, особенно при включении и отключении, заполнении гидроаккумулятора и резком закрытии крана. Если насос часто запускается или в системе возникают пульсации, обычный сухой манометр может быстро потерять точность.

Для таких условий лучше использовать манометр, заполненный глицерином или другой демпфирующей жидкостью. Жидкость снижает вибрацию стрелки, защищает механизм от конденсата и помогает сохранить стабильность показаний. Это особенно актуально для насосных станций, расположенных в кессоне, приямке или другом помещении с повышенной влажностью.

Материалы и допустимая температура

Корпус бытового манометра обычно изготавливается из окрашенной стали, нержавеющей стали или ударопрочного полимера. Если прибор устанавливается в сыром помещении, на улице или в кессоне, предпочтительнее коррозионностойкий корпус и хорошо защищённый механизм.

Следует учитывать и температурный диапазон. Большинство моделей рассчитано на работу с холодной водой, но конкретные значения могут отличаться. Манометр нельзя размещать рядом с участками трубопровода, где возможен перегрев, если производитель не допускает такую эксплуатацию.

Совместимость с системой и способом монтажа

Манометр должен быть рассчитан на измерение давления воды и совместим с материалами, используемыми в системе. Перед монтажом важно убедиться, что:

• максимальное давление прибора выше возможного давления насоса;
• диаметр резьбы соответствует тройнику, реле давления или коллектору;
• штуцер и прокладка подходят для питьевого водоснабжения, если прибор устанавливается в такой системе;
• прибор можно обслуживать и снимать без демонтажа всего трубопровода;
• стрелка и шкала после установки будут хорошо видны.

Если манометр подключается непосредственно к реле давления, его характеристики должны соответствовать диапазону регулировки реле. Прибор, показывающий давление с большой погрешностью, может затруднить настройку автоматики и создать впечатление, что насос работает неправильно.

Нужен ли электронный манометр

Электронные модели позволяют видеть давление на цифровом дисплее, сохранять минимальные и максимальные значения, а иногда дополнительно контролировать температуру или управлять насосом. Они удобны для автоматизированных систем, но требуют питания и более чувствительны к влаге, разряду батарей и перепадам температуры.

Для большинства частных скважинных систем оптимальным остаётся качественный механический манометр. Он не зависит от электропитания, прост в обслуживании и позволяет быстро оценить давление визуально. Электронный вариант имеет смысл выбирать, если нужна высокая точность, удалённый контроль или интеграция с системой автоматизации.

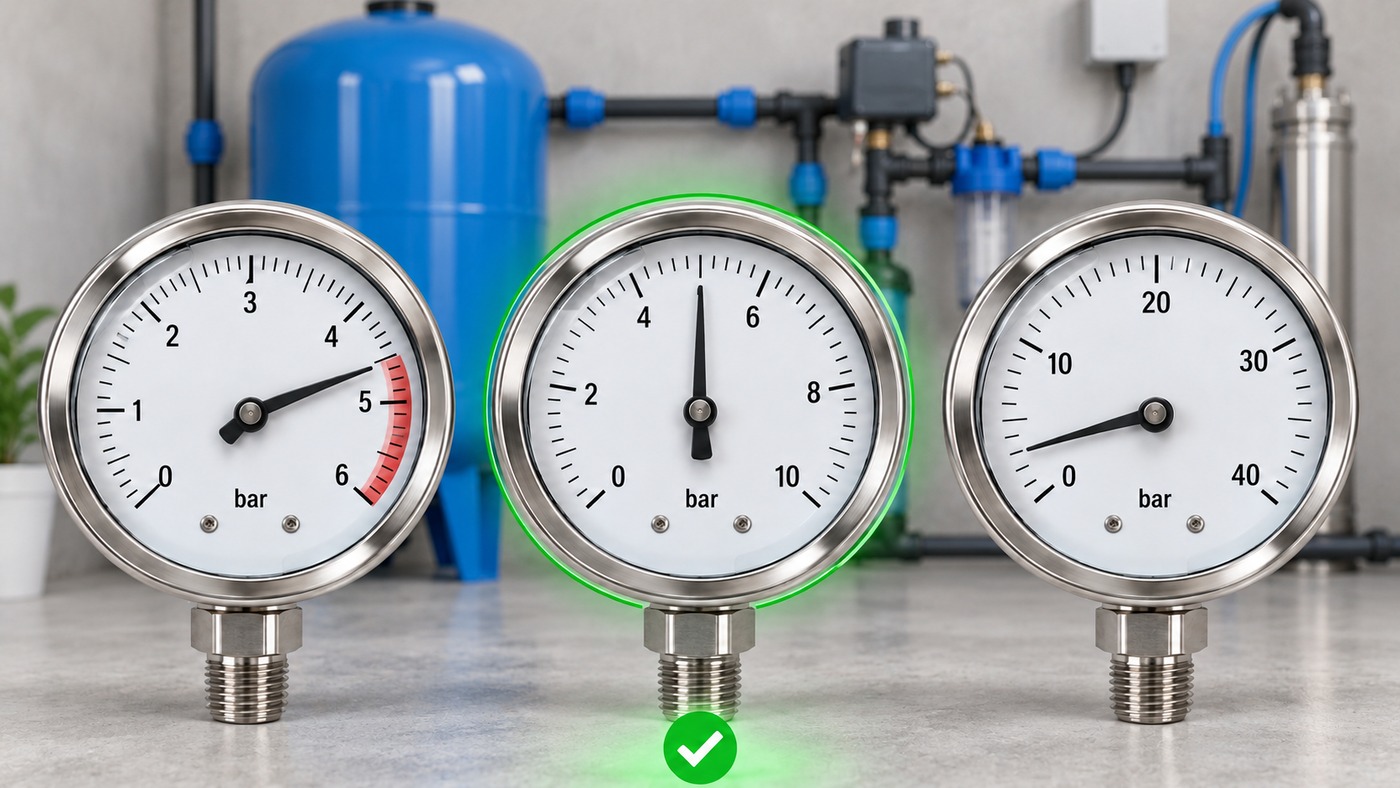

Как выбрать диапазон измеряемого давления

Диапазон измерения — один из ключевых параметров манометра для скважинного насоса. Он должен соответствовать рабочему давлению системы, но иметь небольшой запас. Слишком узкий диапазон приведёт к перегрузке прибора, а чрезмерно широкий снизит точность показаний.

Оптимальный запас по давлению

При выборе манометра ориентируйтесь на максимальное давление, которое может создать насос или гидроаккумулятор. Верхний предел шкалы рекомендуется выбирать примерно на 25–50% выше этого значения.

• для системы с максимальным давлением 3 бар подойдёт манометр на 0–4 или 0–6 бар;
• при давлении до 5 бар оптимальны модели на 0–6 или 0–10 бар;
• для мощных насосных станций с давлением около 8 бар лучше использовать прибор со шкалой 0–10 или 0–16 бар.

Не стоит устанавливать манометр на 0–16 бар в бытовую систему, которая работает в диапазоне 2–4 бар. В этом случае одно деление шкалы будет соответствовать большему изменению давления, поэтому небольшие перепады окажутся плохо заметны.

Как сопоставить шкалу с параметрами насоса

Рабочее давление можно узнать в техническом паспорте насоса, реле давления или насосной станции. Если производитель указывает напор в метрах водяного столба, значение можно приблизительно перевести в бары: 10 метров водяного столба соответствуют примерно 1 бару.

Для большинства частных систем водоснабжения со скважинным насосом достаточно манометра на 0–6 бар или 0–10 бар. Первый вариант обеспечивает более точное считывание при стандартном давлении 2–4 бар, а второй подходит для систем с повышенным давлением или большим запасом по прочности.

На что ещё обратить внимание

Важно учитывать не только максимальное, но и минимальное давление, которое нужно контролировать. Если манометр устанавливается для настройки реле давления, показания должны хорошо различаться в точках включения и отключения насоса. Например, для настроек 1,5 и 3 бар удобнее использовать шкалу 0–6 бар, чем 0–16 бар.

Также проверьте единицы измерения. На отечественном рынке чаще встречаются манометры со шкалой в барах, но иногда дополнительно указываются psi — фунты на квадратный дюйм. Это удобно для оборудования с импортными настройками, однако основная шкала должна быть понятна пользователю.

Как определить подходящий диаметр и тип подключения

При выборе манометра для скважинного насоса важно учитывать не только предел измеряемого давления, но и размер корпуса, диаметр присоединительной резьбы и расположение штуцера. Ошибка на этом этапе может привести к неудобному монтажу, плохой читаемости показаний или необходимости устанавливать дополнительные переходники.

Как выбрать диаметр циферблата

Диаметр манометра определяет размер циферблата и удобство контроля давления. Для бытовой насосной системы обычно подходят следующие варианты:

• 40–50 мм — компактные модели для ограниченного пространства, например для небольшого гидробака или узла автоматики;
• 63 мм — универсальный вариант для большинства частных скважинных систем;
• 80–100 мм — манометры с крупной шкалой, которые удобно считывать на расстоянии или при слабом освещении.

Если прибор устанавливается непосредственно возле оголовка скважины, в тесном кессоне или внутри компактного шкафа автоматики, лучше выбрать модель небольшого диаметра. Когда манометр расположен на стене, коллекторе или насосной станции, практичнее использовать корпус 63 мм и более.

Не следует путать диаметр корпуса с диаметром подключения. Размер циферблата влияет главным образом на удобство чтения показаний, а совместимость с трубопроводом определяется характеристиками штуцера и резьбы.

Как подобрать тип подключения

Сначала нужно определить, где именно будет установлен манометр. По расположению штуцера выделяют два основных исполнения:

• радиальное — резьбовой штуцер находится снизу корпуса; это наиболее распространённый вариант для установки на коллектор, тройник или гидроаккумулятор;
• осевое — штуцер расположен сзади; такие модели удобны для монтажа на панели или лицевой части шкафа автоматики.

Далее необходимо сравнить резьбу манометра с резьбой посадочного отверстия. В бытовых системах водоснабжения чаще встречаются подключения G1/4 и G1/2. Также могут использоваться метрические варианты, например M20×1,5, или другие стандарты, указанные производителем оборудования.

Перед покупкой проверьте:

• тип резьбы — трубная дюймовая или метрическая;
• номинальный размер резьбы;
• длину и форму штуцера;
• наличие уплотнительной прокладки или необходимость использовать ФУМ-ленту, нить либо герметик;
• направление установки и доступное монтажное пространство.

Если размеры не совпадают, можно использовать латунный переходник или адаптер. Однако чем больше дополнительных соединений, тем выше риск протечки и погрешности при монтаже. Поэтому оптимально заранее измерить посадочное отверстие на коллекторе, реле давления или тройнике и подобрать манометр с таким же типом подключения.

Для большинства частных скважинных систем удобным выбором будет манометр с радиальным подключением, корпусом 63 мм и резьбой G1/4 или G1/2 — точный вариант зависит от установленной арматуры и схемы обвязки насоса.

Какие материалы и степень защиты обеспечат долговечность

Манометр для скважинного насоса работает в условиях, где оборудование постоянно подвергается воздействию влаги, перепадов температуры, вибрации и давления. Поэтому при выборе важно оценивать не только диапазон измерений и диаметр циферблата, но и материалы корпуса, внутренних деталей, штуцера и защитного стекла.

Материал корпуса и измерительного механизма

Для бытовой системы водоснабжения обычно подходят манометры со следующими вариантами исполнения:

• Окрашенная сталь — доступный по цене вариант для установки в сухом помещении или защищённом от осадков месте. При повреждении покрытия корпус может начать ржаветь.
• Нержавеющая сталь — оптимальный выбор для влажных помещений, кессонов и наружной установки. Такой корпус лучше переносит конденсат, контакт с водой и перепады температуры.
• Латунь — часто используется для штуцера и деталей, контактирующих с водой. Материал устойчив к коррозии и совместим с большинством бытовых водопроводных систем.
• Пластик — применяется в недорогих моделях и защитных элементах. Он не ржавеет, но может стать хрупким под воздействием ультрафиолета и низких температур.

Если манометр устанавливается в скважинном кессоне, насосном помещении с высокой влажностью или на открытом участке, предпочтение стоит отдавать полностью или частично нержавеющему исполнению. Для стандартной установки после гидроаккумулятора в сухой котельной можно использовать модель со стальным корпусом, если она защищена от конденсата.

Зачем нужна степень защиты IP

Степень защиты IP показывает, насколько корпус защищён от проникновения твёрдых частиц и влаги. Первая цифра обозначает защиту от пыли, вторая — от воды.

Для большинства систем со скважинным насосом разумным минимумом считается IP54. Если корпус может контактировать с конденсатом, брызгами или водой при обслуживании, лучше выбрать манометр со степенью защиты IP65. Однако даже герметичный прибор нельзя устанавливать в месте, которое регулярно затапливает: IP-защита не означает возможность длительного погружения в воду.

Дополнительные особенности, влияющие на срок службы

Вибрация от работающего насоса способна со временем вывести из строя чувствительный механизм манометра. Для таких условий подходят глицериновые модели. Их корпус заполнен специальной жидкостью, которая снижает колебания стрелки, защищает внутренние детали от конденсата и делает показания более стабильными.

При выборе также стоит обратить внимание на следующие элементы:

• Защитное стекло — лучше, если оно изготовлено из прочного поликарбоната или другого ударостойкого материала.
• Уплотнение корпуса — предотвращает проникновение влаги и пыли внутрь прибора.
• Штуцер — латунный или нержавеющий вариант предпочтительнее оцинкованного металла при постоянном контакте с водой.
• Разделительная мембрана — полезна, если рабочая среда может содержать загрязнения или манометр необходимо защитить от гидроударов.
• Температурный диапазон — особенно важен для неотапливаемых кессонов и наружных участков системы.

Если скважинный насос часто включается и выключается, в системе наблюдаются скачки давления или возникают гидроудары, обычный сухой манометр может быстро потерять точность. В такой ситуации лучше установить глицериновую модель с прочным корпусом, устойчивым штуцером и защитой не ниже IP54.

Где правильно установить манометр в системе

Манометр устанавливают на напорной линии скважинного насоса — в той точке, где можно достоверно измерить давление воды в системе. Наиболее практичный вариант — подключить прибор через тройник рядом с гидроаккумулятором, реле давления и блоком автоматики. В этом месте манометр показывает давление, по которому работает вся система водоснабжения.

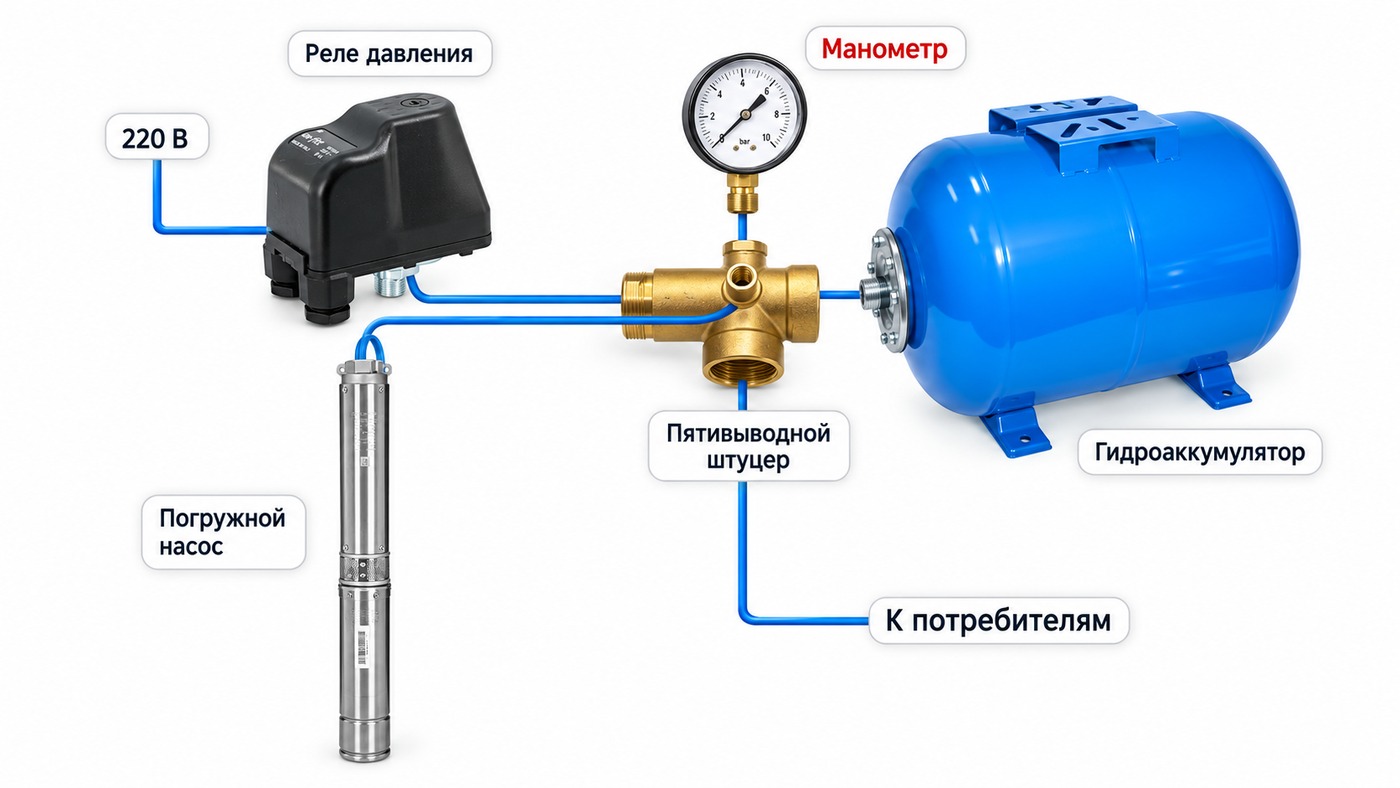

Обычно схема подключения выглядит так: скважинный насос подаёт воду по трубе, обратный клапан предотвращает её слив обратно в скважину, а после него устанавливаются тройник, гидроаккумулятор, реле давления и манометр. При таком расположении показания прибора позволяют контролировать давление включения и отключения насоса.

Основные правила выбора места для установки

• Устанавливайте манометр после обратного клапана. Если прибор подключить до клапана, он может показывать давление только на участке между насосом и запорной арматурой, а не в домашней системе.
• Размещайте его рядом с гидроаккумулятором и реле давления. Все эти элементы должны находиться в одной гидравлической точке или соединяться коротким участком трубы без лишних сужений.
• Не монтируйте прибор непосредственно на насос. Вибрация, гидроудары и ограниченное пространство затрудняют считывание показаний и могут привести к повреждению корпуса.
• Обеспечьте свободный доступ к циферблату. Манометр должен быть хорошо виден без демонтажа оборудования, особенно если давление требуется регулярно контролировать или настраивать.
• Защищайте прибор от замерзания. На неотапливаемом участке вода внутри корпуса может замёрзнуть и разорвать измерительный механизм.

Чаще всего манометр вкручивают в резьбовое отверстие тройника или в специальный коллектор для системы водоснабжения. Перед монтажом необходимо проверить размер присоединительной резьбы, направление установки и наличие уплотнения. Для герметизации используют сантехническую нить, лён с пастой или подходящую ФУМ-ленту.

Где устанавливать манометр относительно фильтров

Если в системе есть фильтры грубой и тонкой очистки, стандартный манометр обычно устанавливают до них — рядом с гидроаккумулятором и реле давления. Так прибор показывает давление, доступное насосу и автоматике. Однако для контроля загрязнения фильтра полезно установить второй манометр после фильтрующего элемента.

Разница между показаниями двух приборов помогает определить степень засорения. Если перед фильтром давление остаётся нормальным, а после него заметно падает, картридж необходимо очистить или заменить. Один манометр не позволяет точно отделить падение давления на фильтре от общего снижения производительности насоса.

Нужен ли манометр в самой скважине

В большинстве бытовых систем манометр не устанавливают непосредственно в скважинном стволе. Доступ к прибору будет затруднён, а показания могут не отражать давление в домашнем водопроводе. Кроме того, подземный монтаж усложняет обслуживание и повышает риск повреждения устройства.

Если требуется проверить давление, создаваемое насосом, измерительный прибор подключают на поверхности — на напорной трубе после подъёма воды. При этом важно учитывать потери давления в трубопроводе, высоту подъёма и сопротивление обратного клапана. Для обычного контроля работы системы достаточно манометра возле гидроаккумулятора.

В системах с частотным преобразователем, длинными магистралями или несколькими зонами водоснабжения место установки выбирают с учётом задачи. Манометр возле насоса показывает давление в насосном узле, а прибор на удалённой ветке — давление, которое фактически получают потребители. Эти значения могут отличаться из-за длины труб, перепада высот, фильтров и запорной арматуры.

Оптимальная базовая схема для частного дома — манометр на общем коллекторе после обратного клапана, рядом с гидроаккумулятором и реле давления. Такое размещение обеспечивает точные и понятные показания, упрощает настройку автоматики и позволяет вовремя заметить падение давления, засорение фильтра или неисправность скважинного насоса.

Распространённые ошибки при выборе и эксплуатации манометра

Даже качественный манометр не сможет точно показывать давление, если он неправильно подобран, установлен или используется в неподходящих условиях. Ошибки при выборе прибора могут привести не только к неверным показаниям, но и к нарушению работы скважинного насоса, гидроаккумулятора и всей системы водоснабжения.

Ошибки при выборе манометра

• Неподходящий диапазон измерений. Если рабочее давление системы постоянно находится в верхней части шкалы, прибор будет работать на пределе возможностей, а его точность снизится. Для бытовой системы водоснабжения обычно выбирают манометр с диапазоном, который примерно на 25–30% превышает максимальное давление насоса.
• Слишком большой диапазон шкалы. Установка прибора на 16 или 25 бар в системе, где давление не превышает 3–5 бар, делает показания малозаметными и менее точными. Чем ближе рабочее давление к средней части шкалы, тем удобнее контролировать его изменения.
• Игнорирование типа резьбы и диаметра подключения. Перед покупкой необходимо проверить размер присоединения, направление резьбы и монтажное положение. Попытка установить несовместимый прибор через неподходящий переходник может привести к протечкам или повреждению корпуса.
• Покупка модели без учёта качества воды. В скважинной воде могут присутствовать песок, железо, соли и другие примеси. Если манометр подключается к неочищенной воде, загрязнения способны попасть в измерительный механизм и вызвать его некорректную работу.
• Выбор самого дешёвого прибора без проверки характеристик. Низкая цена нередко означает нестабильную точность, слабый корпус или некачественное резьбовое соединение. Для постоянной эксплуатации лучше выбирать манометр от производителя, у которого указаны класс точности, рабочий диапазон и допустимые условия использования.
• Отсутствие защиты от вибраций. Скважинный насос во время запуска и работы может передавать вибрацию на трубопровод. Обычный прибор без демпфирования в таких условиях быстрее выходит из строя, а стрелка начинает заметно дрожать.

Ошибки при монтаже

Неправильная установка часто становится причиной проблем, которые ошибочно принимают за неисправность самого манометра.

• Монтаж без перекрывающего крана. Если прибор подключён напрямую и без возможности отключения, его будет сложно заменить или проверить без слива воды из системы. Запорный кран также позволяет демонтировать манометр для очистки и диагностики.
• Использование чрезмерного усилия при затяжке. Перетягивание резьбы может повредить корпус, штуцер или уплотнительный элемент. Манометр следует затягивать ключом за предусмотренную грань, не прикладывая усилие к стеклу или корпусу.
• Неправильная герметизация соединения. Недостаток уплотнительного материала приводит к течи, а его избыток может попасть внутрь канала и перекрыть проход воде. Для конической резьбы применяют подходящий сантехнический герметик или уплотнительную ленту, если это разрешено конструкцией соединения.
• Установка в месте с постоянными гидроударами. Резкое включение и отключение насоса вызывает скачки давления. Если манометр установлен непосредственно рядом с насосом или обратным клапаном, ударные нагрузки могут быстро повредить измерительный механизм.
• Монтаж в неудобном для наблюдения положении. Показания должны хорошо просматриваться без демонтажа оборудования. Если шкала повёрнута в сторону стены, а к прибору невозможно подойти, контроль давления становится формальным.
• Подключение к участку, где отсутствует реальное давление системы. Например, показания могут быть бесполезными, если манометр установлен после перекрытого крана или на участке, изолированном от гидроаккумулятора и насоса.

Ошибки в эксплуатации

Отдельная проблема — неправильная интерпретация показаний. Давление, отображаемое манометром, не всегда соответствует давлению непосредственно на выходе из скважинного насоса. На результат влияют высота подъёма воды, длина трубопровода, сопротивление фильтров, краны и другие элементы системы. Поэтому оценивать работу насоса следует не по одному значению, а по поведению давления в разных режимах: во время запуска, при наборе воды в гидроаккумулятор и после открытия крана.

Когда манометр необходимо заменить

Прибор рекомендуется заменить, если стрелка не возвращается к нулю после полного сброса давления, движется рывками, застревает на одном значении или заметно отклоняется при сравнении с исправным контрольным манометром. Также замена обязательна при появлении конденсата под стеклом, коррозии корпуса, повреждении резьбы или следов протечки в месте соединения.

Не стоит использовать манометр как единственный элемент защиты системы. Он показывает текущее давление, но не отключает насос при аварийном повышении параметров. За автоматическое управление отвечают реле давления, электронный контроллер и защитные устройства, предусмотренные схемой водоснабжения. Манометр же нужен для визуального контроля и своевременного выявления отклонений в работе оборудования.

Похожие записи:

С какой целью устанавливают реле давления воды для скважинного насоса и как оно работает

Как выбрать и купить Алису в Германии: что важно знать перед покупкой

Italtecnika PM/5G: простое решение для автоматизации насосной станции

Не нашли то, что искали? Вернитесь к поиску планировок квартир по параметрам типового проекта. Поддержите проект, расскажите о tipdoma.com в социальных сетях:
